Produktbeschreibung

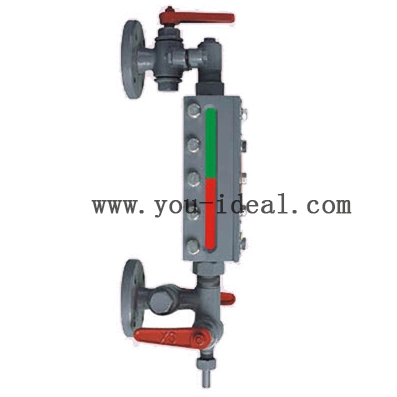

Magnetische Füllstandsanzeige (UHC-C)-Wasserstandsanzeige (UHC-C), Wasserstandsanzeige, Tankstandsanzeige
Wir sind Hersteller, Lieferant und Exporteur von Transparente Füllstandsanzeige, magnetische Füllstandsanzeige von Tianjin U-Ideal Instrument-China
Diese Füllstandsanzeiger sind an den Tank angeflanscht, um den Füllstand von Flüssigkeiten und Flüssiggasen in offenen oder geschlossenen Tanks anzuzeigen. Diese können bei hohen Temperaturen und Druckanwendungen verwendet werden oder wenn Sichtgläser und ähnliche Teile aus Sicherheitsgründen nicht verwendet werden können. Dieses Gerät wird bevorzugt, da es eine sichere Druck- und gasdichte Trennung zwischen Mess- und Anzeigeteilen gibt. Damit eignet sich der magnetische Füllstandsanzeiger für eine Vielzahl von Anwendungen für die Chemie, Pharmaindustrie, Petrochemie, Raffinerien, Öl- und Kraftstofftanks etc.
Der Käfig ist mit einem Flansch zum Tank verbunden und der Füllstand wird auf einem Streifen angezeigt, der aus magnetischen zweifarbigen Walzen besteht. Die Schwimmer sind in verschiedenen Metallurgien wie SS316, Titan, PVDF, Polypropylen und PVC erhältlich.
- Wird für Hochtemperatur- und PR-Anwendungen verwendet oder wenn Glasteile aus Sicherheitsgründen nicht verwendet werden können.
- Anwendungen in Chemie, Pharmazie, Petrochemie, Raffinerien, Öl- und Kraftstofftanks usw.
- Erhältlich in Versionen für seitliche und obere Montage
- Kapsel-Anzeige in Glasrohr oder magnetischen Bi-Color-Rollen
- SS 304, SS 316, PTFE, PP, PVC und PVDF Float & Cage Material
- Max. C. Entfernung: 5000 mm, größere Längen auf Anfrage.
- Flanschanschluss, gebohrt oder ASA 150# oder andere auf Anfrage
- PR 20 kg/cm2 Für SS und 3 kg/cm2 Für PP, PVC und PVDF, höhere PR-Einstufung auf Anfrage
- Temp 450oC für SS, 80oC für PVDF, 60oC für PVC, 50oC (max. ) für PP
- Spezifisches Gewicht: Min 0, 5
- AI/SS geätzte Skala in cm
- +/- 5 mm Genauigkeit
Diese Modelle bestehen aus roten oder schwarz/weißen Magnetrollen, die mit kleinen Stabmagneten ausgestattet sind, die durch das Magnetfeld des Permanentmagneten, der in den Schwimmer gelegt wird, um einen Winkel von 180º nach dem anderen gedreht werden. Die Rollen wechseln von weiß zu rot auf steigendem Niveau und von rot zu weiß auf fallendem Niveau. Kunststoffwalzen sind für Flüssigkeitstemperatur bis 100ºC geeignet, Alluminium-Walzen für Temperatur bis 250ºC und Keramikwalzen für Temperatur bis 450ºC.
Der Füllstand in einem Tank oder einer Rührmaschine wird auch bei Stromausfällen permanent als rote oder schwarze Säule angezeigt.
Zusätzlich können Füllstandssensoren direkt am Schwimmerkäfig befestigt werden, so dass gleichzeitig eine berührungslose Erfassung elektrisch gemessen wird. Elektronische Füllstandsanzeige mit Sollwert kann an den Sensor angeschlossen werden, um die Messwerte in der Fernbedienung zu erhalten. Ein- oder zweifache Sollwertrelais können auch in der elektronischen Anzeige für Steuerungszwecke bereitgestellt werden.

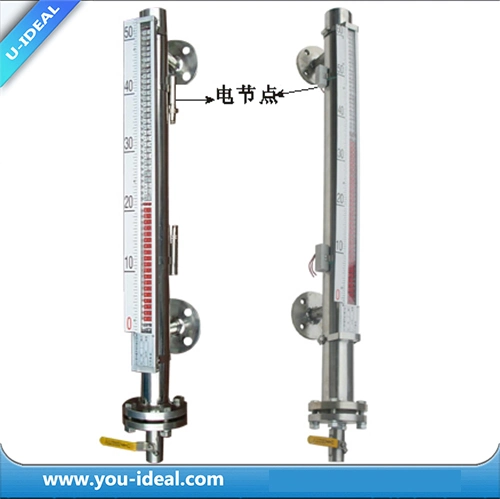

Zweifarbige magnetische Füllstandmesser Typ UHC-C, seitlich montiert
UHC-D Typ oben montierte zweifarbige magnetische Füllstandmesser
UHC-B Dampfmantel zweifarbige magnetische Füllstandmesser
UHC-F Typ Glasfaser-verstärkte Kunststoff zweifarbige magnetische Füllstandsanzeiger
UHC-G Kessel speziell mit zweifarbigen magnetischen Füllstandmessern
Elektrische zweifarbige magnetische Füllstandanzeigen vom Typ UHC-Y mit Fernablesung.
1. Entlüftungsventil: Um den falschen Flüssigkeitsstand zu verhindern, kann Entlüftungsventil zum Messgerät installiert werden. Und für den Kessel speziell mit Typ ist es nicht notwendig, das Entlüftungsventil zu installieren.
2. Blowout Ventil: Um zu entlüften, Probenahme, Abfluss und sauber, andere Art Ventile können auch installiert werden.
3. Alarmsystem für oberen und unteren Grenzpunkt: Zur Kontrolle des Grenzwerts für oberen und unteren Punkt.
4. Heiz- und Kühlsystem: Unter den Umständen der hohen Temperatur oder niedrigen Temperatur, Zulaufdampf oder gekühltes Wasser, um die fließende Temperatur zu steuern.
5. Isoliermantel Rohr Anschlussgröße;
1/2 "-Profil; Dampfheizung Druck: ≤ 0, 39
| Material Des Schwimmerkäfiges | SS304, SS316, PTFE, PP, PVC, PVDF |
| Max. Abstand zwischen den Mittelpunkt | 6000 mm, größere Längen auf Anfrage |
| Anschlussflansche | Nach DIN oder ANSI B16, 5 |
| Nenndruck | 20 kg/cm2 für SS und 3 kg für PP, PVC und PVDF |
| Es kann auch eine höhere Druckleistung bereitgestellt werden | |
| Temperatur der Flüssigkeit | 450ºC (Max. ) für SS, 80ºC (Max. ) für PVDF |
| 60ºC (max. ) für PVC, 50ºC (max. ) für PP | |
| Spezifisches Gewicht | Min. 0, 5 |
| Skalierung | Graduiert in cm, Aluminium oder SS304 |
| Messgenauigkeit | +/- 5 mm |
| UIHC- | C | Seitlich montiert; | |||||||||||||||||
| D | Oben montiert | ||||||||||||||||||
| R1 | Standard-Sender 4~20mA Stromsignal (Auflösung: 20mm/10mm/5mm); | ||||||||||||||||||
| R2 | Standardtransmitter 4~20mA und hart; (Auflösung: 20mm/10mm/5mm); | ||||||||||||||||||
| R3 | Magneticostriktiver Messumformer 4~20mA mit hart | ||||||||||||||||||
| R4 | Schalter und Nummer; | ||||||||||||||||||
| R5 | Sowohl Sender 4~20mA als auch Schalter | ||||||||||||||||||
| R6 | Kein Signalausgang | ||||||||||||||||||
| S | Dampfrückführung | ||||||||||||||||||
| E | Elektrische Heizung | ||||||||||||||||||
| F | Auftauen | ||||||||||||||||||
| D | Ablassventil, Ablassschraube | ||||||||||||||||||
| DV | Ablassventil und Entlüftungsventil oder -Stopfen | ||||||||||||||||||
| N | Kein Ventil | ||||||||||||||||||
| A | Umgebungstemperatur (0~40ºC) | ||||||||||||||||||
| M | -20~180ºC | ||||||||||||||||||
| H | Hohe Temperatur (< 400ºC) | ||||||||||||||||||
| L | Wenn leicht gefroren | ||||||||||||||||||
| S | SS304 oder SS316 | ||||||||||||||||||
| P | PP (POLYPROPYLEN), PVC, PVDF | ||||||||||||||||||
| O | Andere | ||||||||||||||||||
| S | Sicherheitsumgebung | ||||||||||||||||||
| E | Explostationsgeschützte ExdII BT4 | ||||||||||||||||||
| I | Eigensicherheit ExibII CT4 | ||||||||||||||||||
| Messbereich: Mm | |||||||||||||||||||
| Flüssigkeitsdichte: G/cm3 | |||||||||||||||||||
| Arbeitsdruck: MPa | |||||||||||||||||||
| UIHC- | |||||||||||||||||||
